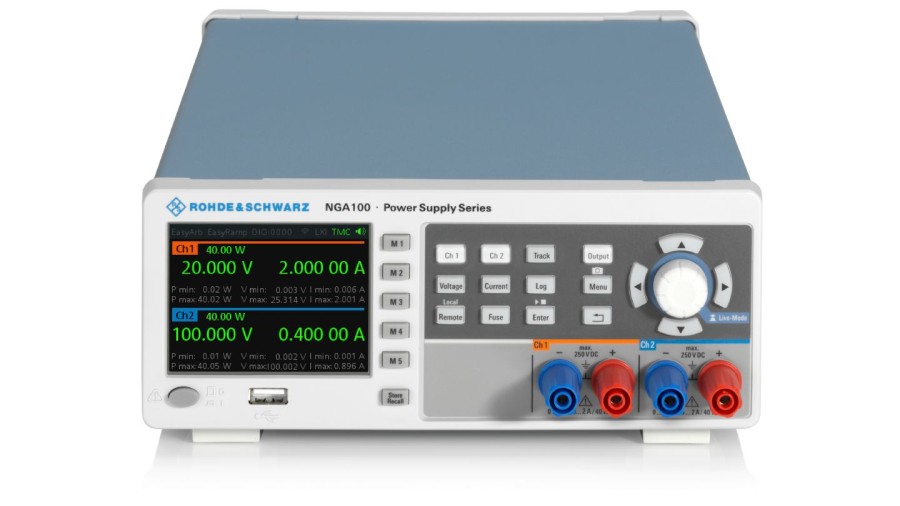

R&S NGA142 |
|---|
Электрические характеристики |
|---|
Выходы | Все выходные каналы гальванически развязаны и не заземлены |
|---|
Количество выходных каналов | R&S®NGA102, R&S®NGA142 | 2 |
|---|
R&S®NGA102, R&S®NGA142 | 2 |
Максимальная суммарная выходная мощность | R&S®NGA102, R&S®NGA142 | 40 Вт |
|---|
R&S®NGA102, R&S®NGA142 | 80 Вт |
Максимальная выходная мощность на канал | | 40 Вт |
|---|
Выходное напряжение на канал | R&S®NGA101, R&S®NGA102 | от 0 до 35 В |
|---|
R&S®NGA141, R&S®NGA142 | от 0 до 100 В |
Максимальный выходной ток на канал | R&S®NGA101, R&S®NGA102 | 6 А |
|---|
R&S®NGA141, R&S®NGA142 | 2 А |
Пульсации напряжения и шум | от 20 Гц до 20 МГц | |
|---|
R&S®NGA101, R&S®NGA102 | < 0,5 мВ (СКЗ) < 10 мВ (размах) (изм.) |
R&S®NGA141, R&S®NGA142 | < 1,5 мВ (СКЗ) < 20 мВ (размах) (изм.) |
Пульсации тока и шум | от 20 Гц до 20 МГц | < 500 мкА (СКЗ) (изм.) |
|---|
Стабилизация нагрузки | изменение нагрузки: от 10% до 90% | |
|---|
Напряжение | ± (% от выходного значения + смещение) | |
|---|
R&S®NGA101, R&S®NGA102 | < 0,01% + 5 мВ |
R&S®NGA141, R&S®NGA142 | < 0,01% + 10 мВ |
Ток | ± (% от выходного значения + смещение) | < 0,01% + 5 мА |
|---|
Время восстановления нагрузки | изменение нагрузки от 10% до 90% в пределах 0,2% от номинального напряжения |
|---|
R&S®NGA101, R&S®NGA102 | < 100 мкс (изм.) |
R&S®NGA141, R&S®NGA142 | < 50 мкс (изм.) |
Время нарастания | от 10% до 90% от номинального выходного напряжения, резистивная нагрузка |
|---|
R&S®NGA101, R&S®NGA102 | < 50 мс |
R&S®NGA141, R&S®NGA142 | < 100 мс |
Время спада | от 90% до 10% от номинального выходного напряжения, резистивная нагрузка | полная нагрузка: < 10 мкс без нагрузки: < 50 мкс |
|---|
Разрешающая способность при программировании |
|---|
Напряжение | | 1 мВ |
|---|
Ток | | 1 мА |
|---|
Погрешность установки при программировании |
|---|
Напряжение | ± (% от выходного значения + смещение) | |
|---|
R&S®NGA101, R&S®NGA102 | < 0,05% + 5 мВ |
R&S®NGA141, R&S®NGA142 | < 0,05% + 20 мВ |
Ток | ± (% от выходного значения + смещение) | < 0,05% + 500 мкА |
|---|
Выходные измерения |
|---|
Измерительные функции | | напряжение, ток, мощность |
|---|
Разрешение при снятии показаний |
|---|
Напряжение | | 1 мВ |
|---|
Ток | | 100 мкА |
|---|
Диапазон измерения малых токов | выходной ток ≤ 200 мА | 1 мкА |
|---|
Погрешность считывания |
|---|
Напряжение | ± (% от выходного значения + смещение) | |
|---|
R&S®NGA101, R&S®NGA102 | < 0,02% + 5 мВ |
R&S®NGA141, R&S®NGA142 | < 0,02% + 10 мВ |
Ток | ± (% от выходного значения + смещение) | < 0,03% + 500 мкА |
|---|
Диапазон измерения малых токов | R&S®NGA101, R&S®NGA102 | < 0,15% + 40 мкА |
|---|
R&S®NGA141, R&S®NGA142 | < 0,15% + 25 мкА |
Температурный коэффициент (на °C) | от +5 °C до +20 °C и от +30 °C до +40 °C | |
|---|
Напряжение | ± (% от выходного значения + смещение) | < 0,0075% + 0,75 мВ |
|---|
Ток | ± (% от выходного значения + смещение) | 0,015% + 3 мА |
|---|
Диапазон измерения малых токов | | < 0,023% + 5 мкА |
|---|
Четырехпроводное подключение |
|---|
Максимальная компенсация | R&S®NGA101, R&S®NGA102 | 0,5 В (изм.) |
|---|
R&S®NGA141, R&S®NGA142 | 1,0 В (изм.) |
Предельно допустимые параметры |
|---|
Максимальное напряжение относительно земли | | 250 В постоянного тока |
|---|
Максимальное противодействующее напряжение | напряжение с той же полярностью, подключенное к выходам | |
|---|
R&S®NGA101, R&S®NGA102 | 36 В |
R&S®NGA141, R&S®NGA142 | 102 В |
Максимальное обратное напряжение | напряжение с обратной полярностью, подключенное к выходам | 0,4 В |
|---|
Максимальный обратный ток | макс. в течение 5 мин | 6 А |
|---|
Дистанционное управление |
|---|
Время обработки команды | | < 100 мс (тип.) |
|---|
Функции защиты |
|---|
Защита от перенапряжения | | регулируется для каждого канала |
|---|
Разрешающая способность при программировании | R&S®NGA101, R&S®NGA102 | 1 мВ |
|---|
R&S®NGA141, R&S®NGA142 | 10 мВ |
Защита от превышения мощности | | регулируется для каждого канала |
|---|
Защита от превышения тока (электронный предохранитель) | | регулируется для каждого канала |
|---|
Разрешающая способность при программировании | | 1 мА |
|---|
Время срабатывания | (Iнагр > Iсраб × 2) при Iнагр ≥ 2 A | < 1 мс |
|---|
Связь предохранителей (функция FuseLink) | R&S®NGA102, R&S®NGA142 | да |
|---|
Время срабатывания для связанных каналов | | < 5 мс |
|---|
Задержка срабатывания | регулируется для каждого канала | от 10 мс до 10 с (с шагом 10 мс) |
|---|
Защита от перегрева | независимо для каждого канала | да |
|---|
Специальные функции |
|---|
Выходная линейно-нарастающая функция | | функция EasyRamp |
|---|
Время действия функции EasyRamp | | от 10 мс до 10 с (с шагом 10 мс) |
|---|
Функция произвольных сигналов | только CH1 | функция EasyArb |
|---|
Параметры | | напряжение, ток, время |
|---|
Максимальное количество точек | | 128 |
|---|
Время пребывания | | от 10 мс до 600 с (с шагом 10 мс) |
|---|
Повтор | | непрерывный или импульсный режим с числом повторений от 1 до 255 |
|---|
Запуск | | вручную, дистанционно или через опциональный вход запуска |
|---|
Интерфейсы запуска и управления | R&S®NGA-K103 | цифровой вход/выход |
|---|
Время срабатывания запуска | | < 100 мс |
|---|
Максимальное напряжение (IN/OUT) | | 5 В |
|---|
Уровень на входе | | ТТЛ |
|---|
Максимальный потребляемый ток (OUT) | | 5 мА |
|---|
Регистрация данных | | |
|---|
Максимальная скорость сбора | | 10 отсчетов/с |
|---|
Объем памяти | | внешний USB-накопитель |
|---|
Разрешение по напряжению | | см. Разрешение при снятии показаний |
|---|
Погрешность напряжения | | см. Погрешность считывания |
|---|
Разрешение по току | | см. Разрешение при снятии показаний |
|---|
Погрешность тока | | см. Погрешность считывания |
|---|
Объединение каналов | | |
|---|
Максимальное напряжение в последовательном режиме работы | R&S®NGA102 | 70 В |
|---|
R&S®NGA142 | 200 В |
Максимальный ток в параллельном режиме работы | R&S®NGA102 | 12 A |
|---|
R&S®NGA142 | 4 А |
Ограниченные функции | | Функция EasyRamp функция EasyArb диапазон измерения малых токов четырехпроводное подключение цифровой вход/выход |
|---|
Дисплей и интерфейсы |
|---|
Дисплей | | 3,5"/QVGA |
|---|
Разъемы на передней панели | | 4-миллиметровые защитные полюсные зажимы |
|---|
Разъемы на задней панели | | 8-контактная соединительная колодка (выходы, 4-проводное подключение) |
|---|
Интерфейсы дистанционного управления | стандартно | USB-TMC, USB-CDC (виртуальный COM) |
|---|
| | LAN |
|---|
| R&S®NGA-K102 | WLAN |
|---|
Условия окружающей среды |
|---|
Температура | диапазон рабочих температур | от +5°C до +40°C |
|---|
диапазон температур хранения | от –20 °C до +70 °C |
Относительная влажность | без конденсации | от 5% до 95% |
|---|
Номинальная мощность |
|---|
Номинальное напряжение сети питания | | 100 В/115 В/230 В (±10%) |
|---|
Частота сети питания | | от 50 Гц до 60 Гц |
|---|
Максимальная потребляемая мощность | | 230 В |
|---|
Сетевые предохранители | источник питания 100 В/115 В переменного тока | 5 А, 250 В IEC 60127-2/5 T |
|---|
источник питания 230 В переменного тока | 2,5 А, 250 В IEC 60127-2/5 T |
Соответствие продукта |
|---|
Электромагнитная совместимость | ЕС: в соответствии с Директивой по радиооборудованию 2014/53/EU | применяемые стандарты: ETSI EN300328 V2.2.2 EN 61326-1 EN61326-2-1 EN55011 (класс A)
EN55032 (класс A) ETSI EN301489-1 V2.1.1 ETSI EN301489-17 V3.1.1 |
|---|
| Корея | маркировка KC |
|---|
| США, Канада | маркировка KC |
|---|
Электробезопасность | ЕС: в соответствии с Директивой по низковольтному оборудованию 2014/35/EU | применяемый гармонизированный стандарт: EN61010-1 |
|---|
| США, Канада | UL61010-1, CAN/CSA-C22.2 № 61010-1 |
|---|
Стандарты WLAN | Австрия, Бельгия, Болгария, Хорватия, Кипр, Чешская Республика, Дания, Эстония, Финляндия, Франция,Германия, Греция, Венгрия, Исландия, Ирландия, Италия,Латвия, Лихтенштейн, Литва, Люксембург, Мальта,
Нидерланды, Норвегия, Польша, Португалия, Румыния,Словакия, Словения, Испания, Швеция, Швейцария,Турция, Великобритания | CE |
|---|
| Сингапур | стандарты MDA, DB102020 |
|---|
| США, Канада | FCC, IC |
|---|
RoHS | в соответствии с Директивой ЕС 2011/65/EU | EN50581 |
|---|
Механическое сопротивление |
|---|
Вибрация | синусоидальная | от 5 Гц до 55 Гц, 0,3 мм (размах) от 55 Гц до 150 Гц, пост. ускорение 0,5 g, согласно EN60068-2-6 |
|---|
случайная | от 8 Гц до 500 Гц, ускорение: 1,2 g (СКЗ), согласно EN60068-2-64 |
Ударное воздействие | | ударный спектр 40 g, согласно MIL-STD-810E, метод 516.4, процедура I |
|---|
Механические характеристики |
|---|
Габариты | Ш × В × Г | 222 x 97 x 448 мм |
|---|
Вес | R&S®NGA101 | 6,6 кг |
|---|
R&S®NGA141 | 6,9 кг |
R&S®NGA102 | 7,0 кг |
R&S®NGA142 | 7,3 кг |
Монтаж в стойку | R&S®HZN96, место для двух приборов | 19", 2 HU |
|---|
Монтаж в стойку | R&S®HZN96, место для двух приборов | 19", 2 HU |
|---|
Рекомендуемый межкалибровочный интервал | эксплуатация 40 ч в неделю во всем диапазоне заданных условий окружающей среды | 1 год |
|---|
Настройка входит в стоимость
